高速一次性平面口罩設備
一、 設備簡介
1.1設備概述：
本機主要用于平面式口罩自動成型：整卷布料放卷后經過滾輪驅動，布料通過自動折邊、包邊；鼻梁條整卷牽引開卷，定長裁切后導入至包邊布料中，雙邊通過超聲焊接至封口，再經過超聲側向封口，通過切刀裁切成型；通過流水線將口罩輸送至兩個口罩耳帶熔接工位，通過超聲焊接最終口罩成型；當口罩制成后，通過流水線輸送至平帶線收集。

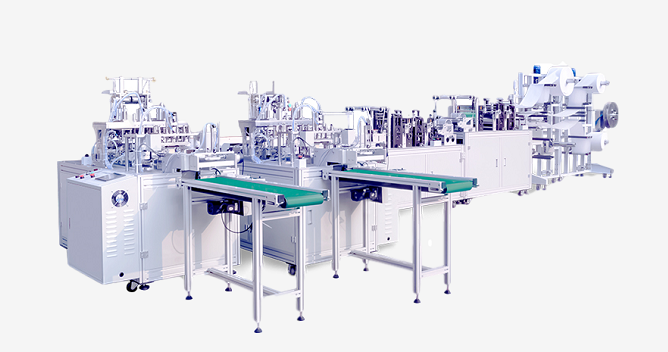

1.2設備簡圖（此圖僅供參考，設備以實物為準）
1.3設備安裝與配置需求
（1） 設備尺寸：6697mm(L)×3551mm(W)×1986mm(H)；輸送線高度800mm
（2） 外觀顏色：定制；
（3） 設備重量：≤5000kg，地面承重≤500KG/m2；
（4） 工作電源：設備220VAC±5﹪，50HZ，額定功率約9KW；
（5） 壓縮空氣：0.5～0.7 MPa，使用流量約300L/min；
（6） 使用環境：溫度10～35℃、濕度5-35%HR，無可燃性、腐蝕性氣體，無粉塵（潔凈度不低于10萬級）。
二、 設備主要組成結構
設備的主要組成結構
|
序號 |
部件名稱 |
數量 |
備注 |
|
1 |
濾水布/過濾棉/吸水層放卷機構 |
3套 |
Max4套隨機配3套 |
|
2 |
鼻梁條放卷機構 |
1套 |
|
|
3 |
鼻梁條校直機構 |
1套 |
寬度3-7mm |
|
4 |
鼻梁條驅動、裁切機構 |
1套 |
寬度3-7mm |
|
5 |
布料折邊機構 |
1套 |
|
|
6 |
滾焊封邊機構 |
1套 |
雙邊 |
|
7 |
布料驅動機構 |
2套 |
|
|
8 |
布料扇折機構 |
2套 |
|
|
9 |
滾焊側縫機構 |
1套 |
|
|
10 |
滾封機構 |
1 |
|
|
11 |
轉運流水線 |
3條 |
|
|
12 |
分流機構 |
2套 |
|
|
13 |
耳帶焊機機構 |
2套 |
|
|
14 |
下料流水線 |
2條 |
|
|
15 |
操作系統 |
1套 |
|
|
16 |
操作面板 |
1套 |
|
三、設備能適應的來料和產品規格
3.1 適用來料規格：
|
項 目 |
掛軸數量 |
寬度 |
卷料外徑 |
料筒內徑 |
重量 |
|
布料 |
3 |
170~200 |
Φ600 |
Φ76.2 |
Max 15kg |
|
鼻梁條 |
1 |
3-7 |
Φ400 |
Φ76.2 |
Max 25kg |
|
耳帶 |
4袋 |
3 |
—— |
—— |
—— |
3.3 生產規格：
標準型：175*95mm
四、設備技術參數：
4.1 設備的生產能力：
（1）生產效率： 100-110ppm；
（2）設備生產合格率：99%（來料不滿足要求、員工不當操作除外時）
（3）設備故障率：2%（指設備自身所產生的故障）
五、設備一般配置和標準要求
5.1主要元器件配置清單
|
序號 |
項 目 |
品牌 |
備注 |
|
1 |
氣缸 |
CKD、SMC/日本、亞德客、氣立可/臺灣 |
|
|
2 |
電磁閥 |
CKD、SMC/日本、亞德客 |
|
|
3 |
伺服電機 |
信捷/中國、西門子/德國 |
|
|
4 |
PLC |
信捷/中國、西門子/德國 |
|
|
5 |
軸承 |
NSK/日本、三益/韓國 |
|
|
6 |
線軌 |
STAF、PMI、CPC/臺灣 |
|
|
7 |
光纖、放大器 |
歐姆龍、基恩士、松下/日本 |
|
|
8 |
觸摸屏 |
威綸通/昆侖通態 |
|
|
9 |
繼電器 |
歐姆龍/和泉 |
|
|
10 |
按鈕 |
雙科 |
|
5.2規格件、易損件及隨機備件清單
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
工具箱 |
- |
1套 |
調試工具 |
生產周期：統一出廠價49.8（含稅），收預付款60%，生產周期20-25天。收全款的交期20天（可簽違約條款），預付60%的，同期25天。

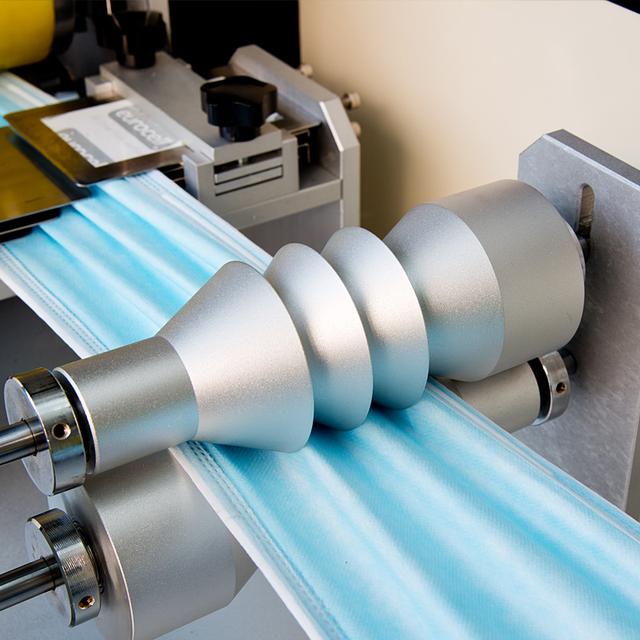

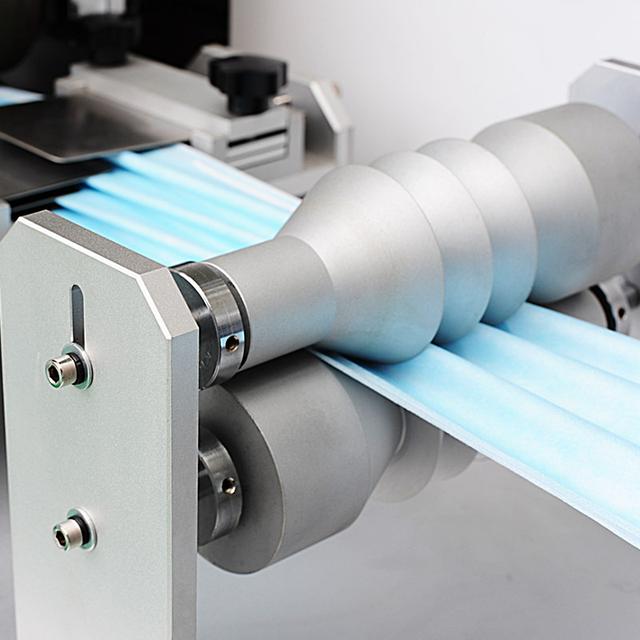

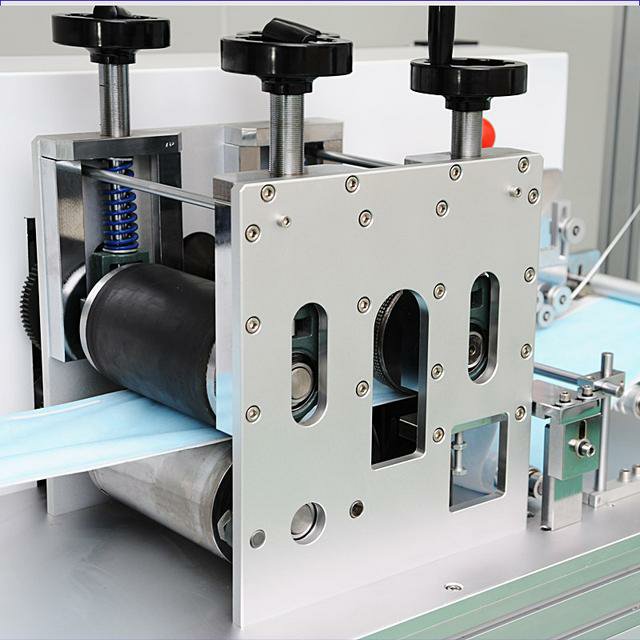

核心零件及細部圖：
冠泰機電設備有限公司（允睿自動化設備）是一家專注于生產自動化設備、精密非標配件的企業。 位于地理環境優越、交通便利的中國電子工業新城——東莞市石碣鎮。本公司具有十多年的精密加工經驗，擁有專業的技術團隊與軍工技術人才。采用日本、美國、臺灣管理技術要求，配備了先進的自動化數控設備及進口精密檢測儀器。擅長于加工各類電子產品的自動化生產設備、精密治具、專用夾具、散熱器鋁制配件以及各類金屬非標產品。
冠泰公司自成立之日起，嚴格按照國際ISO9001質量管理體系要求規范質量管理，堅持“以質量求生存，以信賴求發展”的質量方針，專注于自動化非標設備、精密工裝夾具、型材制品的加工。以“為客戶創造更大價值，為實現工業4.0而奮斗！”為公司經營使命，不斷努力創新和完善產品技術，精益求精，盡善盡美。嚴格的質量控制程序，優質周到的服務，以及良好的信譽贏得廣大客戶和業界人士的高度贊賞。
同時，公司十分注重人才培養，奉行“以人為本，唯才是舉”的人才觀，推行“誠信務實、穩健經營、同心進取、共創雙贏”的經營理念，培養了一支講誠信、責任、創新、服務的員工隊伍。努力推進生產管理系統建設、開展6S管理加強基礎建設，創造積極向上的現場環境和組織氛圍，有效的激勵人、影響人、熏陶人、教育人，使冠泰公司邁上一個新的臺階。
長期以來，冠泰公司一直在探索與改革，為做強做大而努力。在未來的發展道路上，冠泰人將繼續銳意進取，努力創新，與我們的合作伙伴攜手共創輝煌明天！
